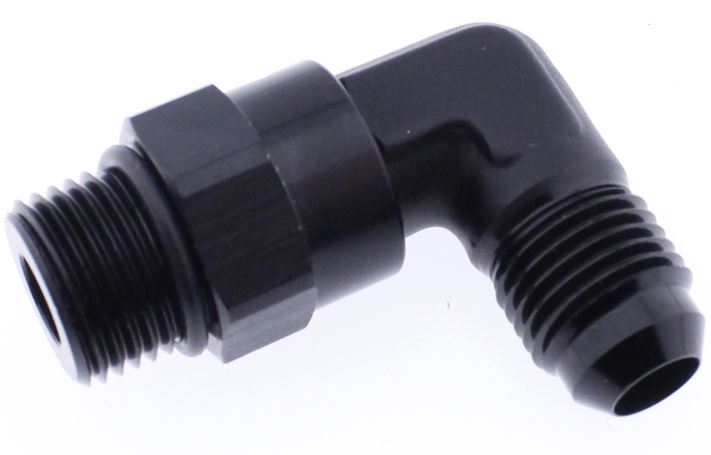

Denne 90° nippel-adapter fra GoldLine er fremstillet i sort aluminium og har AN6 han 9/16"-18 UNF gevind i den ene ende og AN5 O-ring han 1/2"-20 SAE UNF gevind i den anden. Adapteren anvendes til at forbinde en kompatibel AN6 hunfitting med en komponent, der har en tilsvarende 1/2"-20 SAE UNF hungevindstilslutning beregnet til O-ringstætning. Den kan blandt andet anvendes i olie-, brændstof- og andre væskesystemer, hvor tilslutningerne og materialerne er kompatible.
Adapterens 90° konstruktion gør det muligt at ændre forbindelsens retning og er velegnet til installationer, hvor pladsen omkring tilslutningerne er begrænset. Den kompakte udformning med en sekskantet midtersektion gør monteringen nemmere og giver en praktisk overgang mellem de to tilslutningstyper. Adapteren leveres med en O-ring til tætning på AN5-siden.
Overgang fra AN6 til AN5 O-ring
Adapteren er beregnet til installationer, hvor en AN6-forbindelse skal tilsluttes en komponent med AN5 O-ring hungevind. Den fungerer som en overgang mellem to forskellige gevinddimensioner og tætningsprincipper og gør det muligt at anvende komponenter med forskellige tilslutningstyper i samme system.
Denne type adapter er velegnet ved tilpasning eller ombygning af eksisterende slange- og rørsystemer, hvor der ønskes en vinklet forbindelse mellem AN6 og AN5 O-ring. Konstruktionen giver en kompakt løsning, hvor forbindelsens retning samtidig ændres med 90°.
AN6 han med 37° konisk tætning
AN6-enden har 9/16"-18 UNF hangevind og en 37° konisk tætningsflade, som er beregnet til montering med en kompatibel AN6 hunfitting. Tætningen sker mellem de koniske flader, mens gevindet holder forbindelsen samlet.
AN6-forbindelsen kan anvendes sammen med kompatible AN-fittings og slanger. Ved montering skal det kontrolleres, at hunfittingens gevind og koniske tætningsflade passer til adapteren, så forbindelsen kan samles korrekt.
AN5 O-ring han med 1/2"-20 SAE UNF gevind

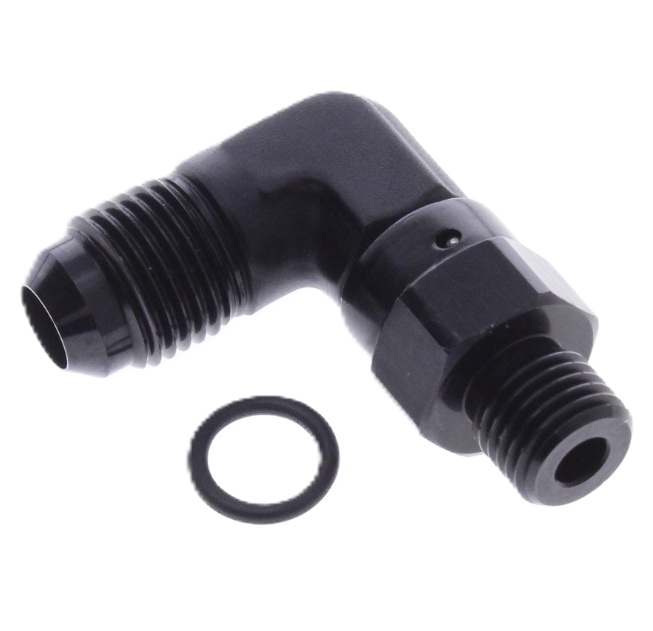

Den modsatte ende har 1/2"-20 SAE UNF hangevind og er beregnet til montering i en kompatibel hungevindstilslutning, der er udformet til O-ringstætning. Adapteren leveres med en separat O-ring, som anvendes til tætning på denne side.
O-ringen skal placeres korrekt mod den tilhørende tætningsflade ved montering. AN6 han-enden og AN5 O-ring han-enden anvender forskellige tætningsprincipper, og det er derfor vigtigt at kontrollere, at modpartens gevind og tætningsflade passer til adapterens O-ringstilslutning. O-ringen skal være egnet til systemets væsketype, temperatur og arbejdstryk.
90° vinklet konstruktion
Adapteren har en 90° udformning, hvor AN6- og AN5-tilslutningerne er placeret vinkelret på hinanden. Dette gør det muligt at ændre forbindelsens retning uden at anvende en separat vinkelfitting.
Den vinklede konstruktion er særligt velegnet til installationer, hvor tilslutningerne er placeret tæt på andre komponenter, eller hvor slangen skal føres i en bestemt retning. Den sekskantede midtersektion giver mulighed for at anvende en passende fastnøgle under monteringen.
Sort aluminium og kompakt konstruktion
Adapteren er fremstillet i aluminium med en sort overflade, som giver en let konstruktion og et ensartet udseende sammen med øvrige sorte AN-fittings. Den kompakte 90° udformning giver en vinklet overgang mellem AN6 og AN5 O-ring uden behov for yderligere adaptere.
Adapteren er velegnet til installationer, hvor der ønskes en forbindelse mellem forskellige gevinddimensioner og tætningsprincipper. Inden montering skal det kontrolleres, at adapteren, O-ringen og de øvrige komponenter er egnede til systemets temperatur, arbejdstryk og væsketype.
Specifikationer
Type: 90° AN til O-ring nippel-adapter
Tilslutning 1: AN6 han 9/16"-18 UNF
Tilslutning 2: AN5 O-ring han 1/2"-20 SAE UNF
AN6 tætningsflade: 37° konisk
Vinkel: 90°
Materiale: Aluminium
Farve: Sort
Udførelse: Vinklet
Medfølger: 1 stk. O-ring
Producent: GoldLine
