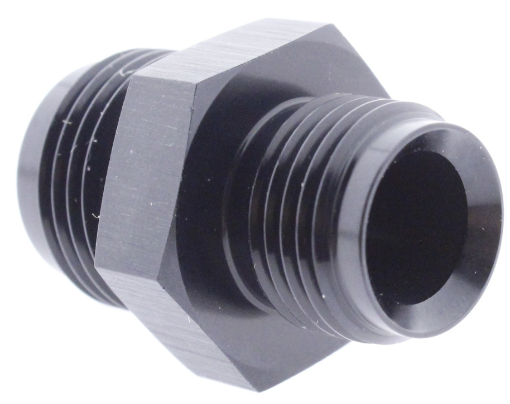

AN6 nippel-adapter 1/2"-20 UNF inverted han – AN6 han

AN6 nippel-adapter fra GoldLine med 1/2"-20 UNF inverted hangevind i den ene ende og AN6 hangevind i den anden. Adapteren gør det muligt at forbinde en komponent med kompatibel 1/2"-20 UNF inverted tilslutning til en AN6 hunfitting og anvendes eksempelvis i olie- og andre væskesystemer.

UNF-tilslutningen anvender 1/2"-20 UNF, som er et cylindrisk fingevind med 20 gevind pr. tomme. Inverted-tilslutningen er beregnet til en kompatibel indvendig konisk tætningsflade. Forbindelsen tætner mod den tilsvarende tætningsflade og ikke i selve gevindet.

AN6-tilslutningen har 9/16"-18 UNF-hangevind og en 37° konisk tætningsflade. AN-forbindelsen tætner mod den tilsvarende koniske flade på en kompatibel AN6 hunfitting og ikke i selve gevindet.

Den lige konstruktion giver en kompakt overgang mellem 1/2"-20 UNF inverted og AN6 uden behov for yderligere adaptere. Adapteren er velegnet til installationer, hvor der ønskes en direkte forbindelse mellem de to gevindtyper.

Specifikationer
Type: Lige AN nippel-adapter
Tilslutning 1: 1/2"-20 UNF inverted han
Tilslutning 2: AN6 han
UNF-gevind: 1/2"-20 UNF
AN-gevind: 9/16"-18 UNF
AN-konus: 37°
Producent: GoldLine
