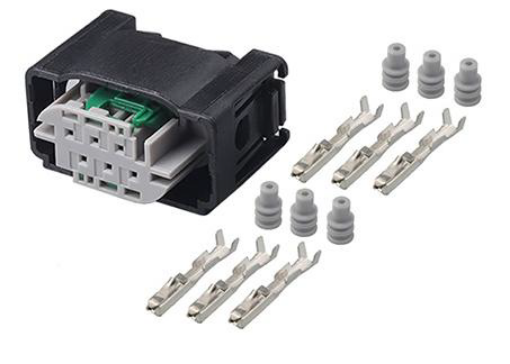

Stik til Bosch elektroniske gasspjæld

Passer til Bosch gasspjældhus 68, 74 og 82 mm

Ben 1 A - Motor - (DBW motorjord)
Ben 2 B - Potte - (TPS jord)
Ben 3 C - Pot + (TPS plus)
Ben 4 D - Motor + (DBW motor plus)
Ben 5 E - Pot 2 (TPS AV2)
Ben 6 F - Pot 1 (TPS AV1)

Maxxecu forbindelse:

Ben 1 A - Motor - (Jord)
Ben 2 B - Pot - (jord)
Ben 3 C - Pot + (+5v)
Ben 4 D - Motor + (+12v)
Ben 5 E - Pot 2 (AIN x)
Ben 6 F - Pot 1 (AIN x)

Billedet viser eksempel med dobbelt e-ventilhus med e-gas. Hvis der kun bruges et gasspjældhus, så brug kun e-throttle 1 hoved- og e-throttle 1 backup.
