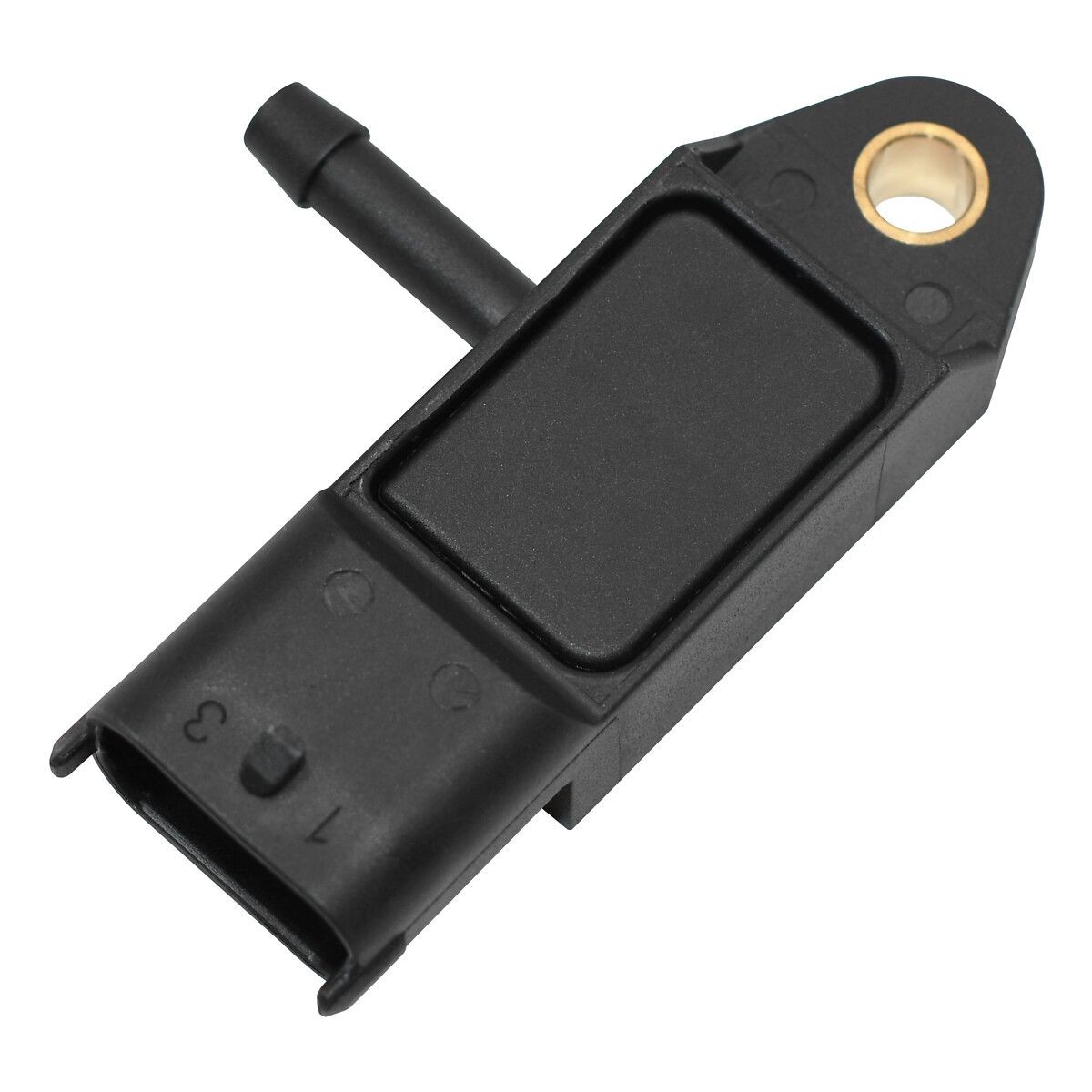

MAP sensor 3 bar – ekstern – 0-5V

Universal ekstern 3 bar MAP sensor til måling af trykket i indsugningsmanifolden. Sensoren kan anvendes sammen med eftermarkeds ECU, motorstyring, datalogging og andre systemer, der understøtter en analog MAP sensor med 0-5 V signal.

Sensoren er beregnet til ekstern montering og forbindes til indsugningsmanifolden med en vakuum-/trykslange. Det gør den nem at placere et passende sted i motorrummet uden at skulle monteres direkte i indsugningsmanifolden.

Måleområdet er op til 300 kPa absolut tryk, svarende til 3 bar absolut. Ved normalt atmosfæretryk på cirka 1 bar betyder dette, at sensoren kan måle op til cirka 2 bar ladetryk.

Velegnet til både turbo- og kompressormotorer samt andre motorstyringsprojekter, hvor der ønskes en ekstern MAP sensor.

Specifikationer

Type: MAP sensor / manifoldtrykssensor
Måleområde: 20-300 kPa absolut
Måleområde: 0,2-3,0 bar absolut
Maks. ladetryk: Ca. 2 bar over atmosfæretryk
Forsyningsspænding: 5 V DC
Signal: Analogt 0-5 V
Signaltype: Lineær
Elektrisk tilslutning: 3-polet
Montering: Ekstern / remote mount
Tryktilslutning: Slangestuds
Anvendelse: Indsugningsmanifold / ladetryk

Pinout

Pin 1: +5 V
Pin 2: Sensor ground / stel
Pin 3: MAP signal

Motorstyringen skal konfigureres med den korrekte kalibrering for den anvendte MAP sensor.
