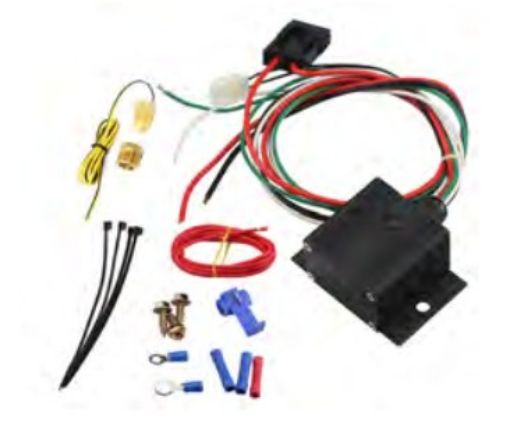

Justerbar termostatstyring til elektrisk køleblæser 66-116 °C

Universal justerbar styring til elektrisk køleblæser. Sættet gør det muligt automatisk at tænde køleblæseren, når kølevæsken når den ønskede temperatur.

Temperaturen kan justeres fra ca. 66 til 116 °C, så blæserens starttemperatur kan tilpasses motorens kølesystem.

Temperaturføleren har 3/8" NPT gevind og kan eksempelvis monteres i køler, termostathus, eller topstykke. Der medfølger desuden en adapter til 1/2" NPT, så føleren også kan monteres i et 1/2" NPT gevind.

Styringen har en ekstra aktiveringsledning, som kan forbindes til bilens A/C-system. Når aircondition aktiveres, kan køleblæseren dermed tændes uafhængigt af kølevæskens temperatur.

Den samme indgang kan også anvendes til manuel aktivering af køleblæseren, eksempelvis via en separat vippekontakt.

Sættet er velegnet til universal montering på biler, motorsportsbiler og andre køretøjer, hvor der ønskes separat og justerbar styring af en elektrisk køleblæser.

Specifikationer
Spænding: 12 V
Temperaturområde: ca. 66-116 °C / 150-240 °F
Temperatur: Justerbar
Antal køleblæsere: 1
Temperaturføler: Medfølger
Gevind på temperaturføler: 3/8" NPT
Adapter: 3/8" NPT til 1/2" NPT medfølger
Relæ: Medfølger
Ledningsnet: Medfølger
A/C aktiveringsledning: Ja
Mulighed for manuel aktivering: Ja, via ekstern kontakt
Manuel kontakt: Medfølger ikke
Stik og monteringsdele: Medfølger

Tilslutningsguide

Monter temperaturføleren

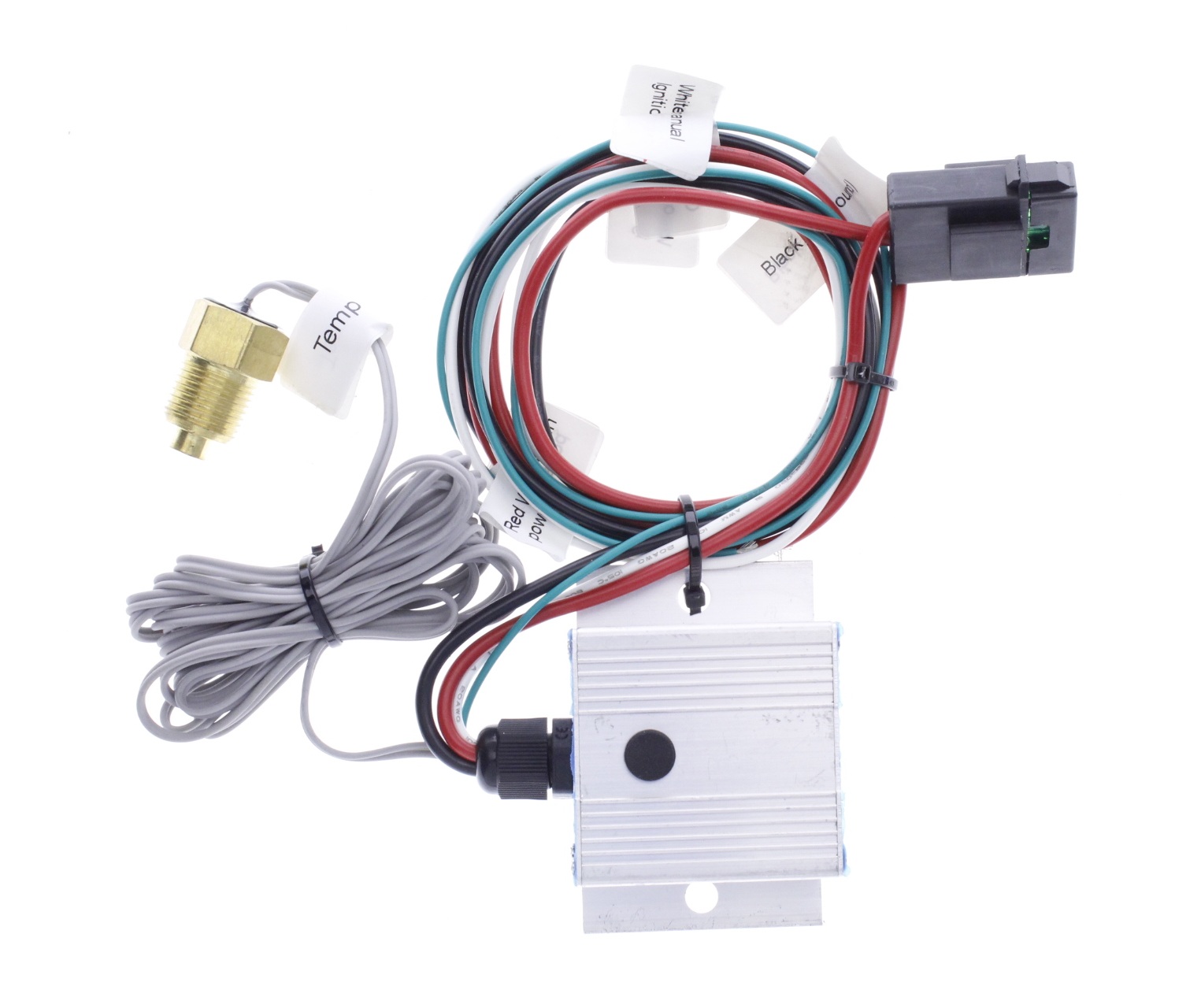

Monter messing-temperaturføleren i køleren, og tilslut det grå forlængerkabel til styringen.

Rød ledning – +12V
Tilslut den røde ledning fra styringen til konstant +12V fra batteriet. Det anbefales at montere en passende sikring på forsyningen.

Sort ledning – stel
Tilslut den sorte ledning til et godt stelpunkt på karrosseriet eller direkte til batteriets minuspol.

Hvid ledning – udgang til køleblæser
Den hvide ledning er den positive udgang til den elektriske køleblæser. Blæserens minus tilsluttes direkte til stel.

Vigtigt: Den monterede hvide ledning har et relativt lille kabeltværsnit og er ikke velegnet til at føre høj strøm til en kraftig køleblæser.

Der medfølger derfor et ca. 90 cm langt rødt kabel på ca. 1,5 mm². Ved højere strømforbrug anbefales det at lodde den medfølgende røde ledning på i stedet for den hvide ledning, så forbindelsen til køleblæseren får et større kabeltværsnit.

Grøn ledning – A/C eller manuel aktivering, valgfri
Den grønne ledning bruges som et +12V triggersignal, der kan tænde køleblæseren uafhængigt af temperaturen.

Den kan tilsluttes +12V signalet til A/C-kompressorens kobling, så blæseren automatisk starter, når aircondition aktiveres.

Den kan også bruges til manuel styring, f.eks. via en toggle switch. Når der tilføres +12V til den grønne ledning gennem kontakten, starter køleblæseren med det samme.

Hvis denne funktion ikke skal bruges, skal den grønne ledning isoleres og efterlades utilsluttet.

Kontroller alle forbindelser
Sørg for, at alle kabelsko og samlinger er korrekt presset eller loddet. Isoler samlingerne med krympeflex eller egnet tape.

Fastgør ledningerne, så de ikke kan komme i kontakt med varme udstødningsdele, skarpe kanter eller bevægelige komponenter.

Tilslut batteriet og test
Tilslut batteriets minuspol igen og start motoren.

Køleblæseren starter automatisk, når temperaturen når styringens indstillede værdi. Hvis den grønne ledning er tilsluttet A/C eller en manuel kontakt, kan blæseren også aktiveres uafhængigt af temperaturen.
