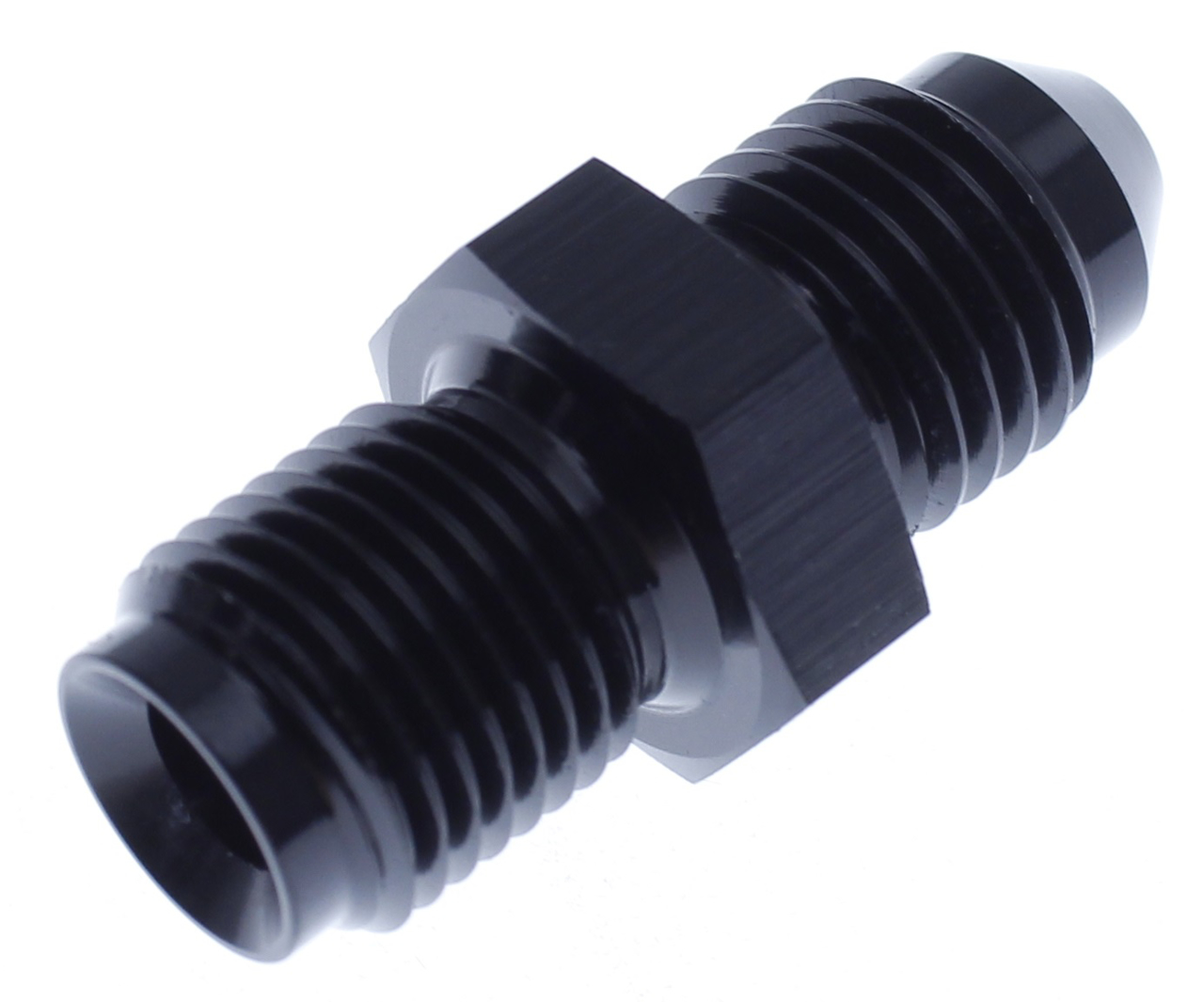

Denne lige adapter i sort aluminium har 7/16"-24 UNF hangevind i den ene ende og AN4 han 7/16"-20 UNF gevind i den anden. Adapteren er beregnet til olietilførsel på kompatible Garrett-turboladere med glidelejer (journal bearing) og gør det muligt at forbinde turboladerens olietilgang med en AN4-olieslange.
Adapteren leveres uden indbygget olierestriktor og er derfor beregnet til turboladere med glidelejer. Den er ikke egnet til turboladere med kuglelejer (ball bearing). Den lige og kompakte konstruktion giver en direkte overgang mellem turboladerens originale olietilslutning og en AN4-forbindelse.
Til Garrett-turboladere med glidelejer
Adapteren er beregnet til Garrett-turboladere med glidelejer (journal bearing), der har 7/16"-24 UNF gevind i olietilgangen. Den gør det muligt at anvende AN4-fittings og slanger i stedet for den originale olietilslutning, eksempelvis ved opbygning eller tilpasning af et turbosystem.
Glidelejede turboladere anvender en oliefilm til smøring af lejerne og kræver en korrekt olietilførsel under drift. Det er vigtigt at kontrollere turboladerens præcise tilslutning og krav til olietryk og oliemængde inden montering, da ikke alle Garrett-turboladere anvender samme gevind eller olietilførsel.
Uden indbygget olierestriktor
Denne adapter er fremstillet uden en indbygget olierestriktor, hvilket betyder, at den ikke har en integreret indsnævring til begrænsning af oliegennemstrømningen. Adapteren fungerer derfor som en direkte overgang mellem turboladerens olietilgang og AN4-forbindelsen.
Adapteren er beregnet til turboladere med glidelejer (journal bearing) og må ikke anvendes til turboladere med kuglelejer (ball bearing). Ved montering skal det sikres, at turboladerens krav til olietryk og oliemængde overholdes, så lejerne får korrekt smøring.
AN4 han med 37° konisk tætning
AN4-enden har 7/16"-20 UNF hangevind og en 37° konisk tætningsflade, som er beregnet til montering med en kompatibel AN4 hunfitting. Tætningen sker mellem de koniske flader, mens gevindet holder forbindelsen samlet.
AN4-tilslutningen gør det muligt at anvende en passende AN4-slangefitting til olietilførslen. Forbindelsen skal monteres korrekt, så de koniske tætningsflader slutter tæt mod hinanden.
7/16"-24 UNF tilslutning
Den modsatte ende har 7/16"-24 UNF hangevind og er beregnet til montering i en kompatibel Garrett-turbolader med tilsvarende gevind i olietilgangen. Gevindet har samme nominelle diameter som AN4-gevindet, men en anden gevindstigning.
AN4 anvender 7/16"-20 UNF, mens Garrett-tilslutningen på denne adapter anvender 7/16"-24 UNF. Gevindene er derfor ikke indbyrdes udskiftelige, selvom diameteren er den samme. Det er vigtigt at kontrollere både gevindstørrelse og tilslutningens udformning inden montering.
Sort aluminium og kompakt konstruktion
Adapteren er fremstillet i aluminium med en sort overflade, som giver en let konstruktion og et ensartet udseende sammen med øvrige sorte fittings. Den sekskantede midtersektion giver mulighed for at anvende en passende fastnøgle under monteringen.
Den lige konstruktion giver en kompakt overgang mellem 7/16"-24 UNF og AN4. Inden montering skal det kontrolleres, at adapteren og de øvrige komponenter er egnede til turboladerens olietryk, temperatur og krav til olietilførsel.
Specifikationer
Type: Lige Garrett olieadapter til AN4
Tilslutning 1: 7/16"-24 UNF han
Tilslutning 2: AN4 han 7/16"-20 UNF
AN tætningsflade: 37° konisk
Restriktor: Uden indbygget restriktor
Anvendelse: Olietilførsel til turbolader
Kompatibilitet: Garrett med 7/16"-24 UNF olietilslutning
Lejetype: Glidelejer (journal bearing)
Ikke egnet til: Kuglelejer (ball bearing)
Materiale: Aluminium
Farve: Sort
Udførelse: Lige
