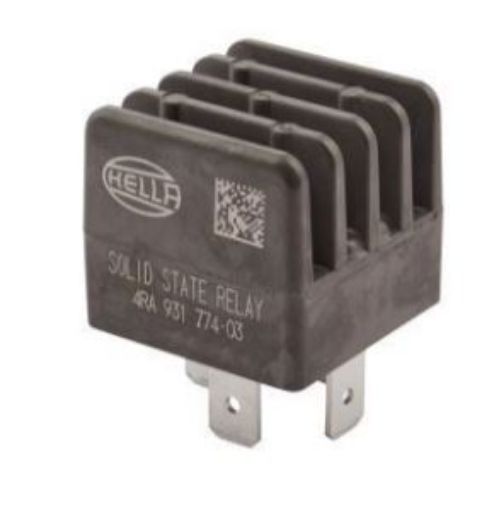

HELLA 4RA 931 774-031 solid-state relæ 12V 4-polet
HELLA 4RA 931 774-031 er et 12V 4-polet solid-state hovedstrømsrelæ, udviklet til krævende automotive applikationer, hvor der stilles krav til driftssikkerhed, høj koblingsfrekvens og kompakt konstruktion. Relæet anvendes typisk i elektriske systemer til blandt andet blæsermotorer, gløderør, lygter og varmesystemer, hvor traditionel mekanisk relæstyring ikke altid er den bedste løsning.
Relæet er udført som et normalt åbent relæ med 1 Form A / SPST N/O kontaktfunktion og er beregnet til pulsationsstyrede belastninger. Som solid-state relæ arbejder det uden mekaniske kontaktdele på samme måde som et traditionelt relæ, hvilket giver lydsvag drift, høj koblingsstabilitet og lang levetid ved gentagen belastning.
Den forseglede konstruktion med IP67-beskyttelse gør relæet velegnet til montering i krævende miljøer, hvor det kan blive udsat for fugt, støv og temperaturudsving. Relæet er desuden opbygget uden monteringsbeslag og leveres med 4-polet Plug Type B tilslutning, hvilket gør det relevant til både udskiftning og specialopbygninger, hvor plads og montageform har betydning.
HELLA 4RA 931 774-031 er opgivet til en kontinuerlig strøm på op til 22A og har overbelastningsbeskyttelse op til 80A. Derudover er det konstrueret til drift ved temperaturer fra -40°C til +125°C og kan arbejde med koblingsfrekvenser på op til 1000 Hz. Relæet er også beskrevet som modstandsdygtigt over for kortslutning, overbelastning, forkert polaritet og afbrydelse af jordforbindelse, hvilket gør det oplagt til krævende el-installationer i køretøjer.
Specifikationer
Producent: HELLA
Varenummer: 4RA 931 774-031
Type: Solid-state relæ / hovedstrømsrelæ
Spænding: 12V
Antal ben: 4
Stiktype: 4-polet Plug Type B
Kontaktfunktion: Normalt åben, 1 Form A / SPST N/O
Driftsart: Pulsationsstyret
Beskyttelsesklasse: IP67
Koblingsfrekvens: Op til 1000 Hz
Driftstemperatur: -40°C til +125°C
Maks. kontinuerlig strøm: Op til 22A
Belastning ved 25°C: 18A
Belastning ved 105°C: 12A
Overbelastningsbeskyttelse: 80A
Montering: Uden monteringsbeslag
Egenskaber: Lydsvag drift, høj koblingsstabilitet, kompakt design
Erstatter / krydsreferencer
Mercedes-Benz: A 002 542 48 19, 002 542 48 19
VW: 990 002 047
Ford: 9M6T-14N135-AA
Jaguar: 02C2C6786
AGCO: 700727079
Andre numre: HELLA 4RA007865-031, WÜRTH X04142
