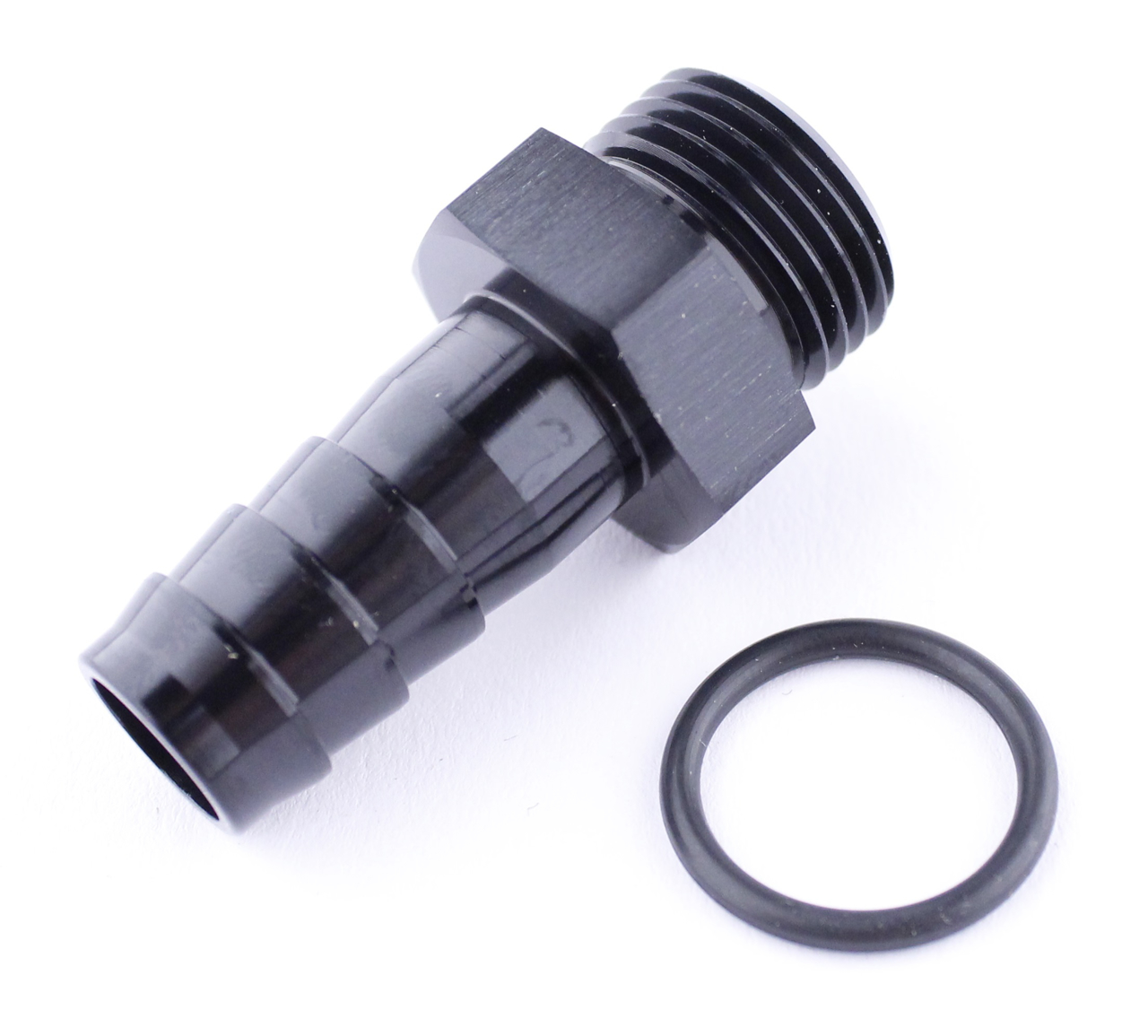

Denne lige slangeadapter fra GoldLine er fremstillet i sort aluminium og har AN8 han 3/4"-16 UNF gevind i den ene ende og en slangestuds til 3/8" (9,52 millimeter) slange i den anden. Adapteren anvendes til at forbinde en komponent med en kompatibel AN8-gevindtilslutning til en slange med passende indvendig diameter. Den er velegnet til eksempelvis olie-, brændstof- og kølesystemer, hvor gevindtype, slange og materialekompatibilitet passer til installationen.
Adapterens lige konstruktion giver en direkte overgang mellem gevindtilslutningen og slangestudsen uden behov for yderligere adaptere. Den kompakte udformning gør den velegnet til installationer, hvor der ønskes en enkel og pladsbesparende forbindelse. Der medfølger 1 stk. O-ring.
Lige konstruktion
Adapteren har en lige udformning, hvor AN8-tilslutningen og slangestudsen er placeret på samme akse. Dette gør det muligt at forbinde en gevindtilslutning med en slange uden at ændre forbindelsens retning.
Den sekskantede midtersektion giver mulighed for at anvende en passende fastnøgle under monteringen. Konstruktionen er velegnet til installationer, hvor der ønskes en direkte overgang mellem AN8 og en 3/8" slange.
AN8 han med 3/4"-16 UNF gevind
AN8-enden har 3/4"-16 UNF hangevind og er beregnet til montering i en komponent med en kompatibel gevindtilslutning. Gevindet er et lige UNF-gevind, og det er vigtigt, at både gevind og tilslutningens tætningsudformning passer til den komponent, adapteren skal monteres i.
Adapteren leveres med 1 stk. O-ring. Ved montering skal det kontrolleres, at O-ringen er korrekt placeret, og at de tilhørende tætningsflader er rene og ubeskadigede.
3/8" slangestuds til push on slange
Den modsatte ende har en slangestuds beregnet til en kompatibel 3/8" (9,52 millimeter) push on slange. Slangestudsen har en profileret udformning med forhøjede kanter, der hjælper med at fastholde slangen, når den er monteret korrekt.
Ved montering skal slangen skubbes helt ind over slangestudsen, så forbindelsen får tilstrækkeligt greb. Det er vigtigt at vælge en slange med korrekt indvendig diameter og sikre, at den er egnet til den aktuelle væske, temperatur og det pågældende arbejdstryk. Behovet for yderligere slangesikring afhænger af slangetypen og producentens monteringsanvisninger.
Sort aluminium og kompakt konstruktion
Adapteren er fremstillet i aluminium med en sort overflade, som giver en let konstruktion og et ensartet udseende sammen med øvrige sorte fittings. Den lige udformning gør adapteren velegnet til installationer, hvor der ønskes en direkte overgang mellem en AN8-gevindtilslutning og en slangestuds.
Den kompakte konstruktion gør det muligt at samle to forskellige tilslutningstyper i én forbindelse. Inden montering skal det kontrolleres, at adapteren, den medfølgende O-ring og den anvendte slange er egnede til systemets temperatur, tryk og væsketype.
Specifikationer
Type: Lige AN til slangestuds adapter
Tilslutning 1: AN8 han 3/4"-16 UNF
Tilslutning 2: 3/8" slangestuds
Slangestørrelse: 9,52 mm
Slangetype: Push on
Gevindtype: Lige UNF gevind
Materiale: Aluminium
Farve: Sort
Udførelse: Lige
Medfølger: 1 stk. O-ring
Producent: GoldLine
