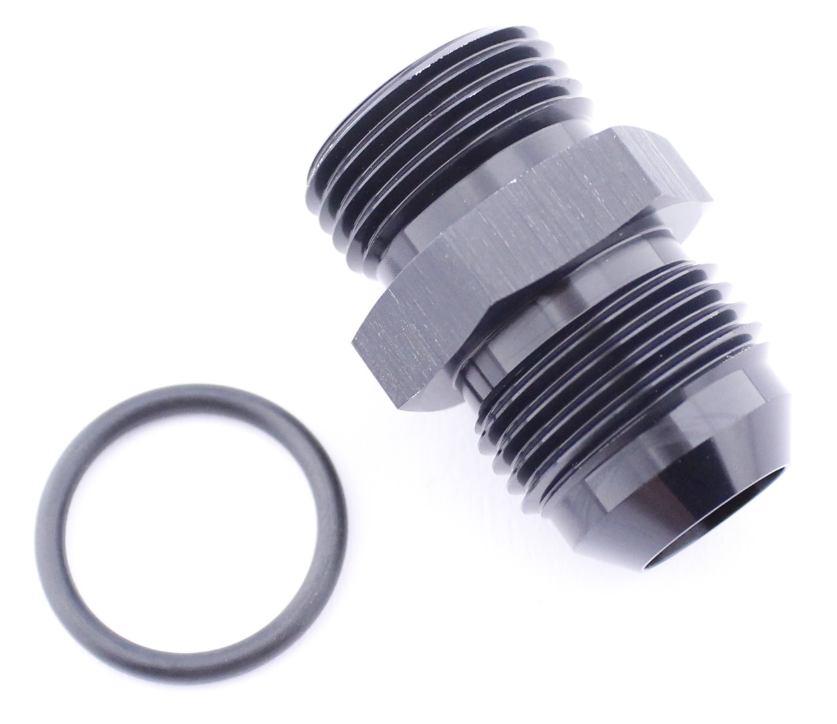

AN6 han til AN10 O-ring han adapter – sort aluminium

Denne lige adapter fra GoldLine er fremstillet i sort aluminium og har AN6 han 9/16"-18 UNF gevind i den ene ende og AN10 O-ring han 7/8"-14 SAE UNF gevind i den anden. Adapteren anvendes til at forbinde en kompatibel AN6 hunfitting med en komponent, der har en tilsvarende AN10 O-ring hungevindstilslutning. Den er velegnet til eksempelvis olie-, brændstof- og kølesystemer, hvor gevindtype og materialekompatibilitet passer til installationen.

Adapterens lige konstruktion giver en direkte overgang mellem de to tilslutningstyper uden behov for yderligere adaptere. Den kompakte udformning gør adapteren velegnet til installationer, hvor der ønskes en enkel og pladsbesparende forbindelse. Der medfølger 1 stk. O-ring til tætning på AN10-siden.

Lige konstruktion
Adapteren har en lige udformning, hvor AN6- og AN10 O-ring-tilslutningerne er placeret på samme akse. Dette gør det muligt at forbinde komponenter med forskellige tilslutningstyper uden at ændre forbindelsens retning.

Den sekskantede midtersektion giver mulighed for at anvende en passende fastnøgle under monteringen. Konstruktionen er velegnet til installationer, hvor der ønskes en direkte overgang mellem AN6 og AN10 O-ring.

AN6 han med 37° konisk tætning
AN6-enden har 9/16"-18 UNF hangevind og en 37° konisk tætningsflade, som er beregnet til montering med en kompatibel AN6 hunfitting. Tætningen sker mellem de koniske flader, mens gevindet holder forbindelsen samlet.

AN-forbindelsen tætner ved korrekt sammenkobling af kompatible 37° AN-fittings, hvor tætningsfladerne presses mod hinanden.

AN10 O-ring han med 7/8"-14 SAE UNF gevind
Den modsatte ende har AN10 O-ring han 7/8"-14 SAE UNF gevind og er beregnet til montering i en komponent med en kompatibel O-ring hungevindstilslutning. Denne tilslutning anvender et lige gevind, hvor tætningen sker ved hjælp af en O-ring, der presses mod komponentens tilhørende tætningsflade.

Adapteren leveres med 1 stk. O-ring, som anvendes til tætning på AN10-siden. Ved montering er det vigtigt at sikre, at O-ringen er korrekt placeret, at tætningsfladen er ren og ubeskadiget, og at forbindelsen tilspændes korrekt.

Sort aluminium og kompakt konstruktion
Adapteren er fremstillet i aluminium med en sort overflade, som giver en let konstruktion og et ensartet udseende sammen med øvrige sorte fittings. Den lige udformning gør adapteren velegnet til installationer, hvor der ønskes en direkte overgang mellem AN6 og AN10 O-ring.

Den kompakte konstruktion gør det muligt at samle to forskellige tilslutningstyper i én forbindelse. Inden montering skal det kontrolleres, at adapteren og den medfølgende O-ring er egnede til systemets temperatur, tryk og væsketype.

Specifikationer
Type: Lige AN til O-ring adapter
Tilslutning 1: AN6 han 9/16"-18 UNF
Tilslutning 2: AN10 O-ring han 7/8"-14 SAE UNF
AN tætningsflade: 37° konisk
O-ring gevindtype: Lige SAE UNF gevind
Materiale: Aluminium
Farve: Sort
Udførelse: Lige
Medfølger: 1 stk. O-ring
Producent: GoldLine
