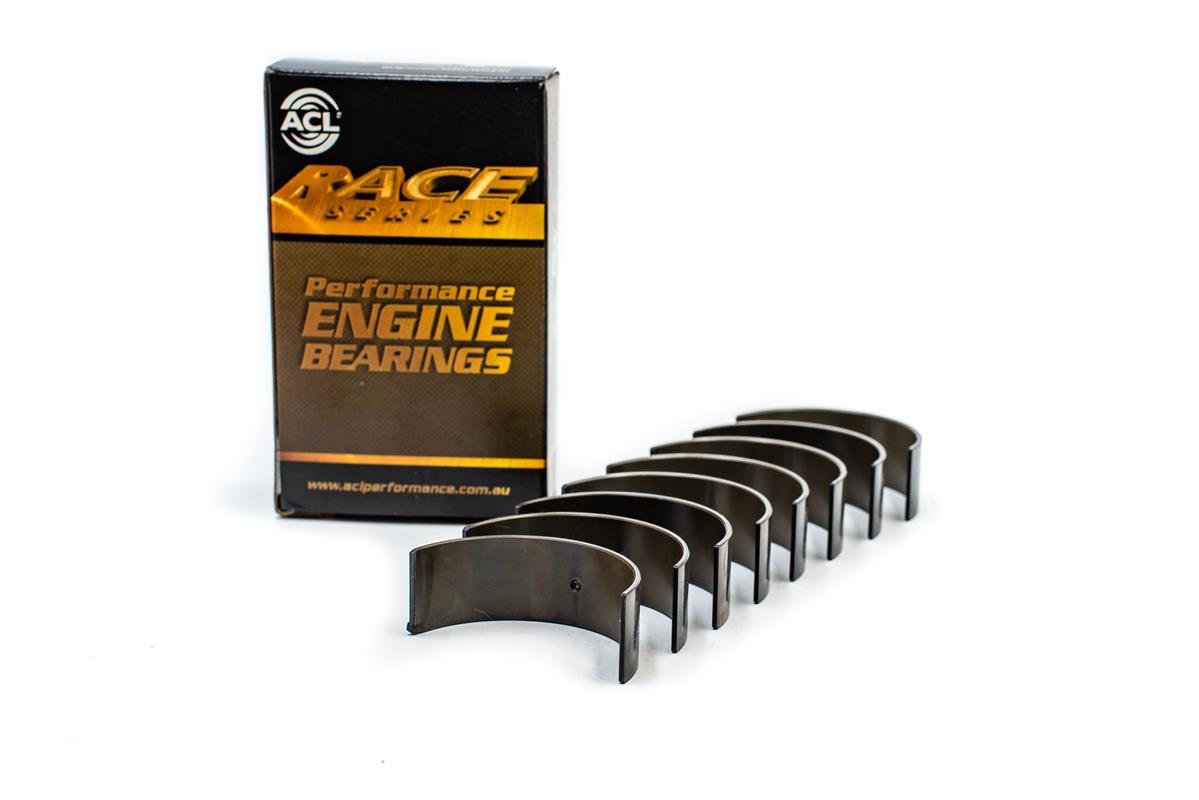

ACL Race plejlstangslejer til VAG 4-cylindrede 1.6, 1.8 og 2.0 motorer med krumtap slebet 0,25 millimeter under standardmål. ACL Race Series er udviklet til tuning, motorsport og performance-motorer, hvor der stilles højere krav til bæreevne, varmeafledning og driftssikkerhed end ved standardlejer. Lejerne anvendes ofte ved motorrenoveringer, turbokonverteringer og højtydende motoropbygninger.
ACL Race Series plejlstangslejer er fremstillet af højstyrke F781 trimetal-materiale med hærdet stålryg, kobber/bly-legering og slidstærk overlay-belægning. Materialevalg, varmeledning og oliefordeling er udviklet til at sikre en stabil oliefilm og høj belastningsevne ved høje omdrejningstal og krævende driftsforhold.
4B1606H-.25 leveres med identiske lejehalvdele og standard olieafstand. H.25/.25-versionen er beregnet til en krumtap, hvor plejlstangstapperne er slebet 0,25 millimeter under standardmål. Lejerne har desuden et 1,65 millimeter oliehul ved kronen. Korrekt måling af krumtap, plejlstang og olieafstand anbefales altid før montering.
Bemærk:
ACL 4B1606H-.25 er udført med notch/låsetap på lejeskålen og må kun anvendes i plejlstænger, der er beregnet til denne type leje. Lejerne er ikke beregnet til en standard krumtap. Krumtappen skal være slebet 0,25 millimeter under standardmål. Kontrollér altid plejlstangens udformning og mål krumtapstapperne inden bestilling, især hvis motoren har aftermarket plejlstænger eller tidligere er blevet ombygget.
Specifikationer:
Type: ACL Race plejlstangslejer
Materiale: Trimetal kobber/bly-legering (F781) med hærdet stålryg og overlay
Størrelse: H.25 / .25
Krumtap: Til krumtap slebet 0,25 millimeter under standardmål
Plejlstang: Kun til plejlstænger med notch/låsetap til lejeskålen
Olieafstand: Standard olieafstand
Lejedesign: Identiske lejehalvdele
Notch: Ja
Oliehul: Ja, 1,65 millimeter ved kronen
Indhold: 8 lejehalvdele (4 komplette plejlstangslejer)
ACL varenummer: 4B1606H-.25
Lejebredde: 19,00 millimeter
Plejlstangens lejehusdiameter: 50,600–50,619 millimeter
Standard krumtapsdiameter: 47,758–47,778 millimeter
Krumtapsdiameter efter 0,25 millimeter slibning: ca. 47,508–47,528 millimeter
Passer til motorkode:
1F / 1P / 2E / 6A / 9A / AAD / AAM / ABF / ABN / ABS / ACC / ACE / ADP / ADR / ADZ / AEB / AEG / AEH / AEK / AEP / AFT / AFY / AGG / AGN / AGU / AHL / AJH / AJQ / AKL / AKR / AKS / AMK / ANB / APF / APG / APH / APK / APT / APU / APX / APY / AQY / ARG / ARK / ARM / ARX / ARY / ARZ / ATU / AUM / AUQ / AUR / AVA / AVU / AWC / AWF / AWG / AWH / AWT / AZH / AZJ / BAM / BEX / BFQ / BGU / BSE / BSF / KR / PL / RP
