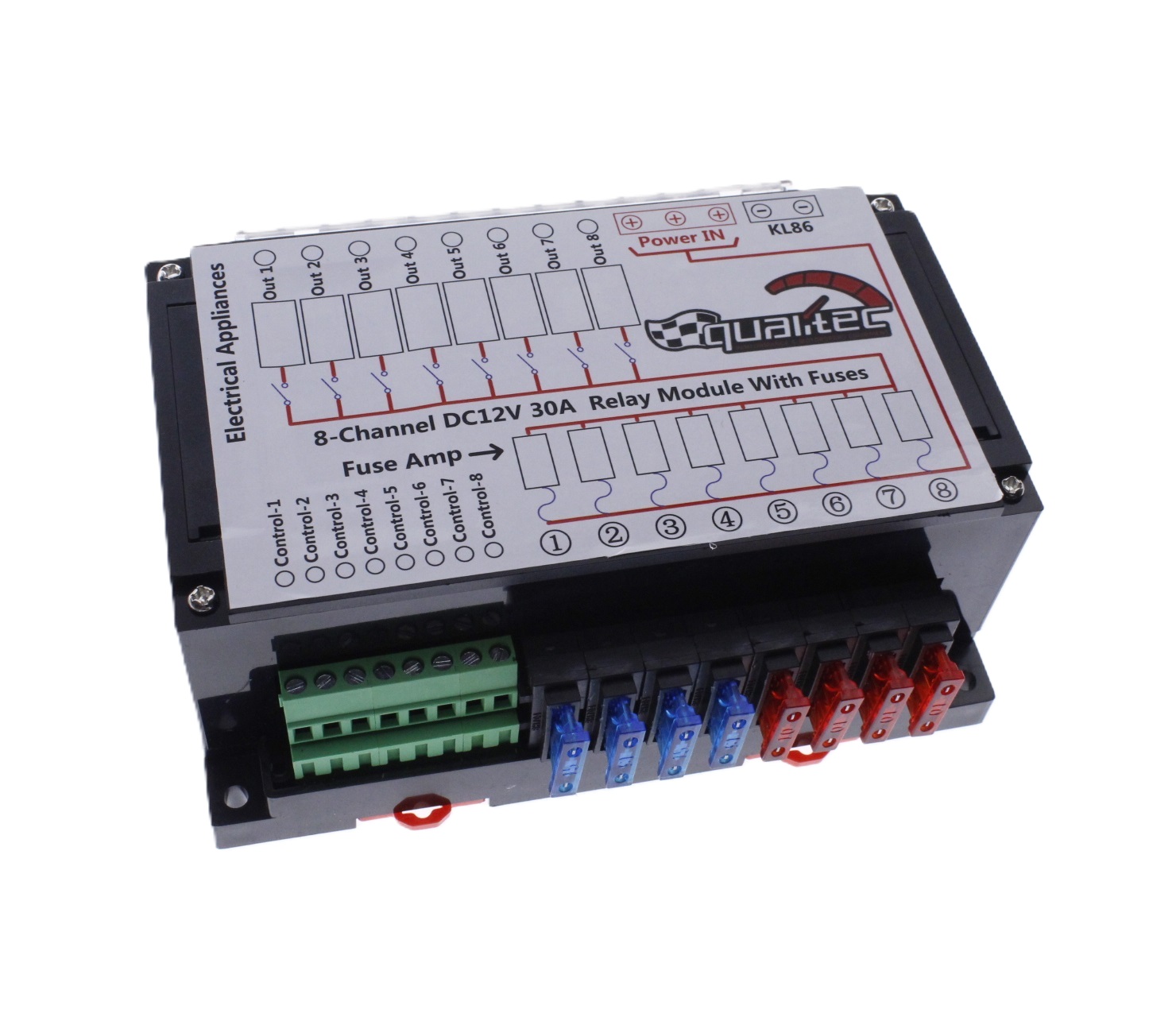

8-kanals DC 12V 30A relæboks med sikringer

Kompakt 8-kanals relæboks til opbygning af et overskueligt og professionelt 12V ledningsnet i biler, motorsport, tuningprojekter og andre 12V installationer.

Relæboksen samler 8 separate 12V relæer og 8 sikringer i én lukket boks. Det gør den velegnet til styring af eksempelvis brændstofpumper, køleblæsere, lys, vandpumper og andet elektrisk udstyr, hvor man ønsker at samle relæer og sikringer ét sted.

Hver af de 8 kredse har sit eget relæ og sin egen sikring. Relæerne er 12V modeller med en kontaktbelastning på op til 30A. Den maksimalt anbefalede samlede belastning for relæboksen er 50A.

Relæboksen kan anvendes med stelstyring på Control 1–8. Ved denne opsætning tilsluttes +12V til terminalen mærket GND, hvorefter de enkelte Control-indgange aktiverer relæerne ved forbindelse til stel.

Det gør boksen interessant til installationer med blandt andet eftermarkeds motorstyringer, kontakter og andre styresystemer med stelstyrede udgange.

Information om beskyttelsesdioder

Relæboksen leveres uden monterede friløbs-/beskyttelsesdioder over relæspolerne.

Printpladen er dog fra fabrikken forberedt med SMD-monteringspladser til én diode pr. relækreds, mærket D1–D8. Hvis man selv har det nødvendige udstyr og erfaring med lodning af SMD-komponenter, er det derfor muligt at eftermontere passende dioder.

Dette kan blandt andet være relevant ved styring fra en ECU eller anden følsom elektronik, hvor en friløbsdiode kan bruges til at begrænse spændingsspidsen, der opstår, når strømmen gennem en relæspole afbrydes.

SMD-dioder medfølger ikke og er ikke monteret ved levering.

Specifikationer

Antal relæer: 8
Antal sikringskredse: 8
Nominel spænding: 12V DC
Relæ kontaktbelastning: Op til 30A
Maks. kontaktspænding: 30V DC
Maks. anbefalet samlet strøm: 50A
Maks. sikring pr. kreds: 30A
Mulige sikringsstørrelser: 5A / 10A / 15A / 20A / 25A / 30A
Maks. forbrug: 12V / 0,8A
Forventet mekanisk levetid: Min. 100.000 operationer
Driftstemperatur: -20°C til +85°C
Opbevaringstemperatur: -20°C til +80°C
Mål: 155 x 110 x 60 mm
Styring: Control 1–8
SMD-pladser til beskyttelsesdioder: Ja, D1–D8
Beskyttelsesdioder monteret: Nej
